מצלמה תרמית פליר - FLIR TG268

Name: מצלמה תרמית FLIR TG268 | אקדח מדידה עם תרמוצמד עד 400C
Brand: FLIR
Price: 3068.0 ILS
Availability: InStock

רגישות תרמית (NETD): פחות מ-0.05°C (50mK) | טווח מדידה: מינוס 25°C עד 400°C | יחס מרחק למטרה (D:S): 24:1 | מדידה במגע: תרמוצמד מסוג K

סרטונים רשמיים של FLIR (באנגלית).

FLIR TG267, הדגם הקודם בסדרה, באבחון תקלות

חוברת ההפעלה של מצלמות FLIR TG268 ו-TG298: הפעלה, הגדרות מדידה, שמירת תמונות, חיבור לאפליקציה ותחזוקה.

להורדת חוברת ההפעלה (PDF)

מדריך התחלה מהירה:

להורדת המדריך (PDF)

דף הנתונים הטכניים של FLIR TG268 ו-TG298.

להורדת דף הנתונים (PDF)

מה ההבדל בין מדחום אינפרא-אדום למצלמה תרמית בעיצוב אקדח?

מדחום אינפרא-אדום מודד את הטמפרטורה הממוצעת של נקודה אחת, וקל לפספס איתו בעיה שנמצאת סנטימטרים ספורים ממנה. מצלמות סדרת TG מציגות תמונה תרמית של כל האזור, כך שרואים איפה החום מרוכז, ומכוונים את המדידה בדיוק לשם.

יחס מרחק למטרה (D:S)

היחס מתאר את גודל אזור המדידה ביחס למרחק. ביחס 30:1, ממרחק של 3 מטר נמדד אזור בקוטר 10 ס"מ, וביחס 24:1 אזור בקוטר 12.5 ס"מ. ככל שהיחס גבוה יותר, אפשר למדוד במדויק מטרה קטנה יותר מאותו מרחק.

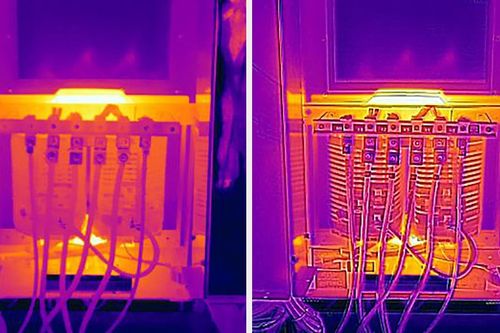

מה זה MSX?

MSX משלב בתמונה התרמית קווי מתאר ופרטים מהמצלמה הוויזואלית: מספרים, תוויות ומסגרות. כך קל לזהות בדיוק איזה רכיב חם.

מקדם פליטה (Emissivity)

משטחים שונים פולטים קרינה בעוצמה שונה גם כשהם באותה טמפרטורה. משטח מט פולט קרינה ביעילות גבוהה, ומתכת מבריקה פולטת מעט ומחזירה קרינה מהסביבה. לכן לפני מדידה מדויקת מגדירים את סוג המשטח.

איך בוחרים בסדרת TG?

• TG165-X: לאיתור מהיר ולמדידה נקודתית עד 300°C, לחשמל, מיזוג ורכב

• TG268: תמונה מפורטת יותר, מדידה עד 400°C ומדידה במגע עם תרמוצמד, לטכנאי מיזוג ולתחזוקה

• TG298: מדידה בטמפרטורות גבוהות עד 1,080°C ויחס 30:1, לתעשייה, לתנורים ולכבשנים

השוואה בין מצלמות האקדח התרמיות של FLIR:

	FLIR TG165-X	FLIR TG268	FLIR TG298
רזולוציה תרמית	‎80×60‎	‎160×120‎ (תמונה ‎320×240‎)	‎160×120‎ (תמונה ‎320×240‎)
רגישות תרמית	0.07°C	0.05°C	0.05°C
טווח מדידה	מינוס 25°C עד 300°C	מינוס 25°C עד 400°C	מינוס 25°C עד 1,080°C
יחס מרחק למטרה	24:1	24:1	30:1
מדידה במגע (תרמוצמד K)	לא	כן	לא
MSX	כן	כן	כן
Bluetooth ואפליקציה	לא	כן	כן
זיכרון	4GB	8GB	8GB
הגנה ועמידות	IP54, נפילה 2 מ'	IP54, נפילה 2 מ'	IP54, נפילה 2 מ'

מה האחריות על המצלמה?

אחריות יבואן רשמי: 2 שנים על המצלמה ו-10 שנים על הגלאי התרמי.

למה משמש התרמוצמד?

התרמוצמד מודד טמפרטורה במגע ישיר, למשל של צנרת מיזוג, של אוויר בפתח אוורור או של נוזל. זה שימושי במיוחד על משטחים מבריקים, שבהם מדידה תרמית פחות מדויקת.

מה ההבדל בין TG268 ל-TG165-X?

ל-TG268 רזולוציה של ‎160×120‎ לעומת ‎80×60‎, מדידה עד 400°C, תרמוצמד למדידה במגע וחיבור Bluetooth לאפליקציה. השוואה מלאה נמצאת בטאב "השוואה בין דגמים".

איך מעבירים את התמונות למחשב או לטלפון?

בכבל USB-C למחשב, או ב-Bluetooth לאפליקציית FLIR METERLiNK בטלפון, שבה אפשר גם להפיק דוחות.

כמה זמן מחזיקה הסוללה?

עד 5 שעות עבודה. הסוללה מובנית ונטענת בכבל USB-C.

האם המצלמה עמידה לעבודה בשטח?

כן. היא מוגנת מפני אבק ומים בתקן IP54 ועומדת בנפילה מגובה 2 מטר.

מידע מקצועי פרטים טכניים נוספים הדפסה

87505-0505

מחיר: 3,068 ₪

קנה עכשיו

משלוח רגיל: 59 ₪

אחריות: 2/10 שנים (פירוט בתאור המוצר)

זמן אספקה: 3 ימי עסקים , קיימת אפשרות לאיסוף עצמי

טבלת תשלומים

יבואן רשמי של חברת FLIR (בקשו את התעודה)

זמן אספקה: עד 3 ימי עסקים
אחריות: 2/10 שנים (פירוט בתאור המוצר)
אפשרות לעד 8 תשלומים ללא ריבית
קניה מאובטחת ושירות לקוחות מעולה

2/10 שנים (פירוט בתאור המוצר) חודשי אחריות

קניה בטוחה

שאל אותנו על מוצר זה

תאור המוצר
סרטון וידאו
מאפיינים עיקריים
פרטים טכניים

תאור המוצר

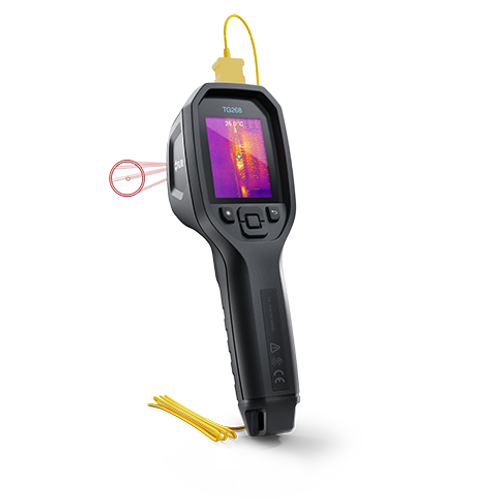

מצלמה תרמית בעיצוב אקדח ברזולוציה של ‎160×120‎, עם MSX, מדידה ממינוס 25°C עד 400°C ותרמוצמד K למדידה במגע. Bluetooth, פנס LED והגנת IP54.

סרטון וידאו

מאפיינים עיקריים

FLIR TG268 משלבת שלושה כלים במכשיר אחד: מצלמה תרמית שמראה את כל האזור, מדחום אינפרא-אדום למדידה נקודתית ממרחק, ותרמוצמד מסוג K למדידה במגע של צנרת, אוויר ונוזלים. כך אפשר לאתר בעיה בתמונה, למדוד אותה במדויק ולתעד, בלי להחליף כלים.

הגלאי ברזולוציה של ‎160×120‎, ועיבוד התמונה מציג אותה ב-‎320×240‎. טכנולוגיית MSX משלבת בתמונה התרמית פרטים מהמצלמה הוויזואלית, ומצביע הלייזר מסמן את אזור המדידה. דרך Bluetooth המצלמה מתחברת לאפליקציית FLIR METERLiNK, לשיתוף תמונות והפקת דוחות.

שימושים מרכזיים

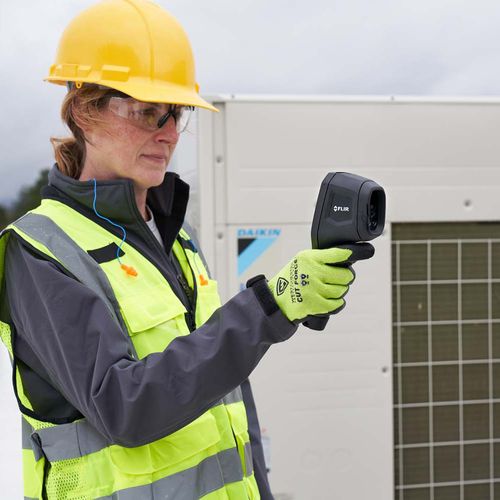

• בדיקת מערכות מיזוג אוויר: צנרת, מדחסים, סלילים ופתחי אוורור

• מדידת טמפרטורת צנרת ואוויר במגע, בעזרת התרמוצמד

• בדיקת לוחות חשמל, מפסקים וחיבורים

• בדיקת מנועים, מיסבים ומשאבות

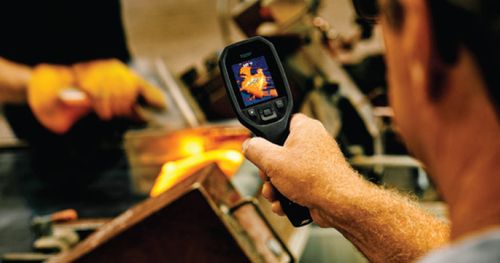

• איתור נזילות ורטיבות, ואזורים קרים וחמים במבנה

יתרונות עיקריים

• רזולוציה תרמית ‎160×120‎ – פי 4 נקודות מדידה מ-TG165-X, ותמונה מוצגת ב-‎320×240‎

• תרמוצמד K – מדידה במגע לצד המדידה התרמית

• MSX – פרטים מהמצלמה הוויזואלית משולבים בתמונה התרמית

• טווח מדידה – ממינוס 25 ועד 400 מעלות צלזיוס

• יחס מרחק למטרה 24:1 – ומצביע לייזר שמסמן את אזור המדידה

• Bluetooth ואפליקציה – שיתוף תמונות, השוואה והפקת דוחות מהטלפון

• פנס LED מובנה – לעבודה בארונות חשמל ובמקומות חשוכים

• זיכרון 8GB – תמונות, וידאו וצילום בהשהיה (Time-lapse)

• מוכנה לשטח – הגנת IP54 מפני אבק ומים, ועמידות בנפילה מגובה 2 מטר

מה כולל המארז

• מצלמה תרמית FLIR TG268

• תרמוצמד מסוג K

• כבל USB-C

• נרתיק נשיאה ורצועת יד

טיפים לשימוש נכון

• לפני מדידה מדויקת יש להגדיר את מקדם הפליטה (Emissivity) לפי סוג המשטח

• על משטחים מבריקים, כמו מתכת מלוטשת, עדיף למדוד בזווית או להדביק סרט מט

• כדי שהמדידה תהיה מדויקת, המטרה צריכה למלא את אזור המדידה שמסמן הלייזר

פרטים טכניים

כללי

רזולוציה תרמית ‎160×120‎ (מוצגת ב-‎320×240‎)
רגישות תרמית (NETD) פחות מ-0.05°C (50mK)
טווח מדידה מינוס 25°C עד 400°C
דיוק 2.5°C או 2.5% בטווח 0°C עד 50°C ו-100°C עד 400°C, 3°C או 3% מתחת ל-0°C
יחס מרחק למטרה (D:S) 24:1
מדידה במגע תרמוצמד מסוג K
שדה ראייה (FOV) ‎57°×44°‎
מצבי תמונה MSX, ויזואלית עם קריאת טמפרטורה
מסך 2.4 אינץ', ‎320×240‎
פלטות צבע Iron, Rainbow, White hot, Black hot, Arctic, Lava
תדירות תמונה 8.7Hz
מיקוד קבוע (Focus free), ממרחק 0.3 מ'
סוג גלאי מיקרובולומטר לא מקורר, גודל פיקסל 12 מיקרון
תחום ספקטרלי 7.5 עד 14 מיקרון
מקדם פליטה (Emissivity) 4 ערכים קבועים, או ערך ידני מ-0.1 עד 0.99
מצביע לייזר כן, מסמן את אזור המדידה
פנס LED
אחסון זיכרון פנימי 8GB
וידאו כן, כולל צילום בהשהיה (Time-lapse)
חיבורים Bluetooth, USB-C
אפליקציה FLIR METERLiNK
סוללה ליתיום-יון מובנית, עד 5 שעות עבודה
זמן טעינה כ-3 שעות עד 90%
הגנה IP54
עמידות בנפילה 2 מ'
טמפרטורת עבודה מינוס 10°C עד 45°C
מידות ‎210×64×81‎ מ"מ
משקל 394 גרם
תושבת חצובה 1/4 אינץ'
אחריות 2 שנים על המצלמה, 10 שנים על הגלאי

כללי

מק"ט87505-0505
