מצלמה תרמית פליר - FLIR E52

Name: מצלמה תרמית FLIR E52 | רזולוציה 240180 מדידה עד 550C
Brand: FLIR
Price: 19770.0 ILS
Availability: InStock

רזולוציה תרמית: ‎240×180‎ | נקודות מדידה: 43,200 | רגישות תרמית (NETD): פחות מ-0.05°C (50mK) | דיוק: 2°C או 2% מהקריאה | שדה ראייה (FOV): ‎24°×18°‎

סרטונים על סדרת FLIR Exx. סרטוני FLIR הם באנגלית.

סדרת המצלמות התרמיות FLIR Exx

סקירה של סדרת FLIR Exx

סדרת Exx: למה רזולוציה חשובה

סדרת Exx בבדיקת מבנים

חוברת ההפעלה של מצלמות סדרת FLIR Exx: הפעלה, החלפת עדשות, הגדרות מדידה, עבודה עם התמונות, חיבור לענן ותחזוקה.

להורדת חוברת ההפעלה (PDF)

דף הנתונים הטכניים של סדרת FLIR Exx, עם השוואה בין הדגמים.

להורדת דף הנתונים (PDF)

ברושור סדרת Exx לתעשייה:

להורדת הברושור (PDF)

מה מראה מצלמה תרמית?

כל גוף פולט קרינה תת-אדומה בהתאם לטמפרטורה שלו. המצלמה התרמית קולטת את הקרינה הזו והופכת אותה לתמונה, שבה כל צבע מייצג טמפרטורה. כך אפשר לראות הבדלי חום שאינם נראים לעין: חיבור חשמלי שמתחמם, מיסב שנשחק, מים שמקררים קיר או אוויר שבורח דרך חלון.

רזולוציה תרמית ומרחק עבודה

כל פיקסל בגלאי מודד טמפרטורה של שטח מסוים. ככל שהרזולוציה גבוהה יותר והעדשה צרה יותר, כל פיקסל מכסה שטח קטן יותר, ואפשר למדוד במדויק רכיב קטן או מטרה רחוקה. כדי שהמדידה תהיה מדויקת, המטרה צריכה לכסות כמה פיקסלים ולא פיקסל בודד.

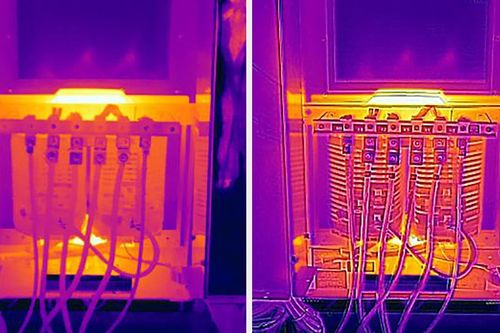

מה זה MSX?

MSX משלב בתמונה התרמית קווי מתאר ופרטים מהמצלמה הרגילה: מספרים, תוויות, מסגרות ופינות. התמונה נשארת תרמית מלאה, אבל קל לזהות בה בדיוק איזה רכיב חם או קר.

מקדם פליטה (Emissivity)

משטחים שונים פולטים קרינה בעוצמה שונה גם כשהם באותה טמפרטורה. משטח מט, כמו קיר צבוע, פולט קרינה ביעילות גבוהה, ומתכת מבריקה פולטת מעט ומחזירה קרינה מהסביבה. לכן לפני מדידה מדויקת מגדירים במצלמה את סוג המשטח.

איך בוחרים בסדרת Exx?

• E52 (‎240×180‎): מצלמת הכניסה לסדרה, עדשה קבועה ומיקוד ידני, למדידה עד 550°C

• E54 (‎320×240‎): עדשה קבועה ומיקוד ידני, לתחזוקה ולבדיקות שוטפות

• E76 (‎320×240‎): עדשות מתחלפות ומיקוד אוטומטי בלייזר

• E86 (‎464×348‎): רזולוציה גבוהה יותר וטווח מדידה עד 1,500°C

• E96 (‎640×480‎): הרזולוציה הגבוהה בסדרה, למדידה מדויקת של רכיבים קטנים ומטרות רחוקות

השוואה בין המצלמות בסדרת FLIR Exx:

בטלפון אפשר להחליק את הטבלה הצידה כדי לראות את כל הדגמים.

	FLIR E52	FLIR E54	FLIR E76	FLIR E86	FLIR E96
רזולוציה תרמית	‎240×180‎	‎320×240‎	‎320×240‎	‎464×348‎	‎640×480‎
נקודות מדידה	43,200	76,800	76,800	161,472	307,200
רגישות תרמית	0.05°C	0.04°C	עד 0.03°C	עד 0.03°C	עד 0.03°C
טווח מדידה	עד 550°C	עד 650°C	עד 650°C	עד 1,500°C	עד 1,500°C
עדשות מתחלפות	לא	לא	כן	כן	כן
מיקוד	ידני	ידני	אוטומטי בלייזר	אוטומטי בלייזר	אוטומטי בלייזר
UltraMax	לא	לא	כן	כן	כן
זום דיגיטלי	עד פי 4	עד פי 4	עד פי 4	עד פי 4	עד פי 8
MSX ומצלמה 5MP	כן	כן	כן	כן	כן
מסך מגע 4 אינץ'	כן	כן	כן	כן	כן
Wi-Fi, Bluetooth וענן	כן	כן	כן	כן	כן
הגנה ועמידות	IP54, נפילה 2 מ'	IP54, נפילה 2 מ'	IP54, נפילה 2 מ'	IP54, נפילה 2 מ'	IP54, נפילה 2 מ'

מה האחריות על המצלמה?

אחריות יבואן רשמי: 2 שנים על המצלמה ו-10 שנים על הגלאי התרמי.

מה ההבדל בין E52 ל-E54?

ל-E54 רזולוציה של ‎320×240‎ לעומת ‎240×180‎, רגישות תרמית גבוהה יותר וטווח מדידה עד 650°C. השוואה מלאה נמצאת בטאב "השוואה בין דגמים".

איך מעבירים את התמונות למחשב?

דרך Wi-Fi לענן FLIR Ignite, שממנו אפשר לצפות בתמונות מכל מכשיר ולהפיק דוחות, דרך כרטיס ה-SD, או בכבל USB-C.

כמה זמן מחזיקה הסוללה?

יותר מ-2.5 שעות עבודה לכל סוללה. במארז יש שתי סוללות ומטען, כך שאפשר לעבוד יום שלם.

האם המצלמה עמידה לעבודה בשטח?

כן. היא מוגנת מפני אבק ומים בתקן IP54 ועומדת בנפילה מגובה 2 מטר.

האם המצלמה רואה דרך קירות?

לא. המצלמה מודדת את טמפרטורת פני השטח. רטיבות, צנרת חמה או חוסר בבידוד משנים את הטמפרטורה של פני הקיר, ואת השינוי הזה המצלמה מראה.

מידע מקצועי פרטים טכניים נוספים הדפסה

84502-0301

מחיר רגיל: 25,960 ₪

מחיר: 19,770 ₪

קנה עכשיו

משלוח רגיל: 59 ₪

אחריות: 2/10 שנים (פירוט בתאור המוצר)

זמן אספקה: 3 ימי עסקים , קיימת אפשרות לאיסוף עצמי

טבלת תשלומים

יבואן רשמי של חברת FLIR (בקשו את התעודה)

זמן אספקה: עד 3 ימי עסקים
אחריות: 2/10 שנים (פירוט בתאור המוצר)
אפשרות לעד 8 תשלומים ללא ריבית
קניה מאובטחת ושירות לקוחות מעולה

2/10 שנים (פירוט בתאור המוצר) חודשי אחריות

קניה בטוחה

שאל אותנו על מוצר זה

תאור המוצר
סרטון וידאו
מאפיינים עיקריים
פרטים טכניים

תאור המוצר

מצלמה תרמית מקצועית מסדרת FLIR Exx, ברזולוציה של ‎240×180‎ ורגישות של 0.05°C, עם MSX, מסך מגע 4 אינץ’ וחיבור Wi-Fi. מדידה עד 550°C.

סרטון וידאו

מאפיינים עיקריים

FLIR E52 היא מצלמת הכניסה של סדרת Exx, בנויה לעבודה יומיומית בתחזוקה, בחשמל ובבדיקת מבנים. ברזולוציה תרמית של ‎240×180‎ (43,200 נקודות מדידה), ברגישות של 0.05°C ובטווח מדידה עד 550°C, היא נותנת את המסך הגדול, המבנה העמיד ויכולות התיעוד של הסדרה במחיר נמוך יותר.

טכנולוגיית MSX משלבת בתמונה התרמית את קווי המתאר מהמצלמה הרגילה, ולכן רואים בדיוק איפה הבעיה נמצאת. את כל העבודה עושים ממסך המגע: מצלמים, מוסיפים הערות בטקסט או בקול, ומעלים לענן FLIR Ignite, שממנו מפיקים דוח ללקוח.

שימושים מרכזיים

• בדיקת לוחות חשמל, חיבורים, מפסקים ושנאים

• תחזוקה מונעת של מנועים, מיסבים, משאבות ורצועות

• בדיקת מערכות מיזוג אוויר וצנרת

• איתור רטיבות, נזילות וחוסר בבידוד במבנים

• בדיקות בתהליכי ייצור ובציוד תעשייתי

יתרונות עיקריים

• רזולוציה תרמית ‎240×180‎ – 43,200 נקודות מדידה בכל תמונה

• רגישות תרמית 0.05°C – מבחינה בהבדלי טמפרטורה קטנים מאוד

• טווח מדידה – ממינוס 20 ועד 550 מעלות צלזיוס

• MSX – פרטים מהמצלמה הרגילה (5MP) משולבים בתמונה התרמית

• מסך מגע 4 אינץ’ – מסך חד ובהיר, עם סיבוב תצוגה אוטומטי

• 30 תמונות בשנייה – תמונה רציפה גם כשסורקים מהר, והקלטת וידאו רדיומטרי

• Wi-Fi, Bluetooth וענן FLIR Ignite – העלאה אוטומטית של התמונות, והקלטת הערות קוליות

• מוכנה לשטח – הגנת IP54 מפני אבק ומים, ועמידות בנפילה מגובה 2 מטר

• שתי סוללות – יותר מ-2.5 שעות עבודה לסוללה

מה כולל המארז

• מצלמה תרמית FLIR E52 עם עדשת 24°

• שתי סוללות ומטען סוללות

• ספקי כוח

• כרטיס זיכרון SD בנפח 8GB

• כבלי USB-C, וכבל USB-C ל-HDMI

• מזוודה קשיחה, רצועות ומכסה עדשה

• רישיון לתוכנת FLIR Thermal Studio Pro ולתוסף Route Creator, ל-3 חודשים

טיפים לשימוש נכון

• לפני מדידה מדויקת יש להגדיר את מקדם הפליטה (Emissivity) לפי סוג המשטח

• על משטחים מבריקים, כמו מתכת מלוטשת או זכוכית, עדיף למדוד בזווית או להדביק סרט מט

• בבדיקת לוחות חשמל עדיף לבדוק תחת עומס, כשהמערכת עובדת

• המיקוד ידני: מסובבים את טבעת העדשה עד שקצוות העצם בתמונה התרמית חדים

פרטים טכניים

כללי

רזולוציה תרמית ‎240×180‎
נקודות מדידה 43,200
רגישות תרמית (NETD) פחות מ-0.05°C (50mK)
דיוק 2°C או 2% מהקריאה
טווח מדידה מינוס 20°C עד 120°C ו-0°C עד 550°C
שדה ראייה (FOV) ‎24°×18°‎
מיקוד ידני
מרחק מיקוד מינימלי 0.15 מ' (עם עדשת 24°)
זום דיגיטלי עד פי 4, רציף
תדירות תמונה 30Hz
סוג גלאי מיקרובולומטר לא מקורר, גודל פיקסל 17 מיקרון
תחום ספקטרלי 7.5 עד 14 מיקרון
מצלמה ויזואלית 5MP, עם פנס LED
מצבי תמונה תרמית, ויזואלית, MSX, תמונה בתוך תמונה (PiP)
מסך 4 אינץ', ‎640×480‎, מסך מגע
פלטות צבע Iron, Rainbow, Rainbow HC, White hot, Black hot, Arctic, Lava
כלי מדידה 3 נקודות מדידה, אזורי מדידה (Box) עם ערכי מקסימום ומינימום
מצביע לייזר
הערות טקסט, הקלטה קולית של 60 שניות, שרטוט על התמונה
וידאו הקלטת וידאו רדיומטרי ולא רדיומטרי
ממשקים Wi-Fi, Bluetooth, USB-C, יציאת וידאו
ענן FLIR Ignite
אחסון כרטיס SD נשלף (8GB במארז)
סוללה ליתיום-יון נטענת, יותר מ-2.5 שעות עבודה
הגנה IP54
עמידות בנפילה 2 מ'
טמפרטורת עבודה מינוס 15°C עד 50°C
מידות ‎278×116×113‎ מ"מ (ללא עדשה)
משקל כ-1 ק"ג
אחריות 2 שנים על המצלמה, 10 שנים על הגלאי

כללי

מק"ט84502-0301
