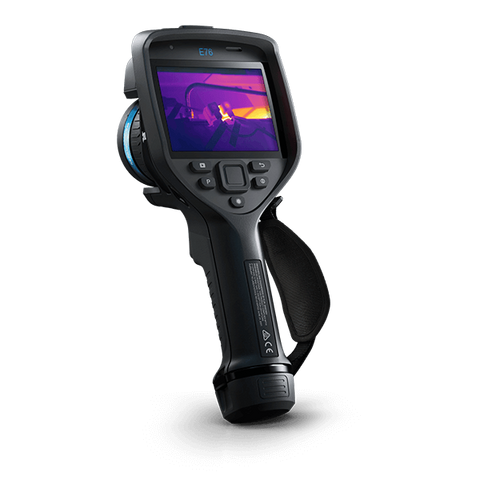

מצלמה תרמית פליר - FLIR E76 עם עדשות 24° ו-42°

Name: מצלמה תרמית FLIR E76 עם עדשות 24 ו-42 | ערכה
Brand: FLIR
Price: 44707.0 ILS
Availability: InStock

רזולוציה תרמית: ‎320×240‎ | נקודות מדידה: 76,800 | דיוק: 2°C או 2% מהקריאה

סרטונים על סדרת FLIR Exx. סרטוני FLIR הם באנגלית.

סדרת המצלמות התרמיות FLIR Exx

סקירה של סדרת FLIR Exx

סדרת Exx: למה רזולוציה חשובה

סדרת Exx בבדיקת מבנים

חוברת ההפעלה של מצלמות סדרת FLIR Exx: הפעלה, החלפת עדשות, הגדרות מדידה, עבודה עם התמונות, חיבור לענן ותחזוקה.

להורדת חוברת ההפעלה (PDF)

דף הנתונים הטכניים של סדרת FLIR Exx, עם השוואה בין הדגמים.

להורדת דף הנתונים (PDF)

ברושור סדרת Exx לתעשייה:

להורדת הברושור (PDF)

מה מראה מצלמה תרמית?

כל גוף פולט קרינה תת-אדומה בהתאם לטמפרטורה שלו. המצלמה התרמית קולטת את הקרינה הזו והופכת אותה לתמונה, שבה כל צבע מייצג טמפרטורה. כך אפשר לראות הבדלי חום שאינם נראים לעין: חיבור חשמלי שמתחמם, מיסב שנשחק, מים שמקררים קיר או אוויר שבורח דרך חלון.

רזולוציה תרמית ומרחק עבודה

כל פיקסל בגלאי מודד טמפרטורה של שטח מסוים. ככל שהרזולוציה גבוהה יותר והעדשה צרה יותר, כל פיקסל מכסה שטח קטן יותר, ואפשר למדוד במדויק רכיב קטן או מטרה רחוקה. כדי שהמדידה תהיה מדויקת, המטרה צריכה לכסות כמה פיקסלים ולא פיקסל בודד.

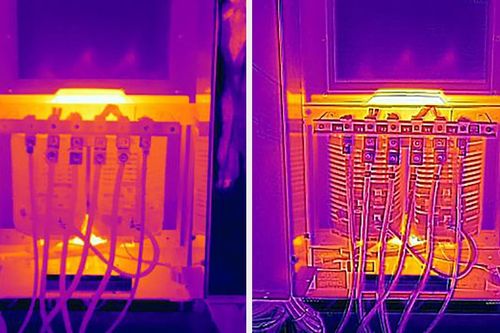

מה זה MSX?

MSX משלב בתמונה התרמית קווי מתאר ופרטים מהמצלמה הרגילה: מספרים, תוויות, מסגרות ופינות. התמונה נשארת תרמית מלאה, אבל קל לזהות בה בדיוק איזה רכיב חם או קר.

מה זה UltraMax?

UltraMax מצלם כמה תמונות ברצף ומשלב אותן בתוכנה לתמונה אחת עם פי 4 פיקסלים. כך מקבלים תמונה מפורטת יותר לדוח, בלי להחליף מצלמה.

איזו עדשה מתאימה?

• 42°: שדה ראייה רחב, לחדרים, ללוחות חשמל גדולים ולעבודה מקרוב

• 24°: העדשה הסטנדרטית, לרוב הבדיקות

• 14°: עדשת טלה, למטרות רחוקות כמו קווי מתח, גגות ומתקנים גבוהים

• 80°: שדה ראייה רחב מאוד, לחללים צפופים ולבדיקת שטח גדול מקרוב

מקדם פליטה (Emissivity)

משטחים שונים פולטים קרינה בעוצמה שונה גם כשהם באותה טמפרטורה. משטח מט, כמו קיר צבוע, פולט קרינה ביעילות גבוהה, ומתכת מבריקה פולטת מעט ומחזירה קרינה מהסביבה. לכן לפני מדידה מדויקת מגדירים במצלמה את סוג המשטח.

איך בוחרים בסדרת Exx?

• E52 (‎240×180‎): מצלמת הכניסה לסדרה, עדשה קבועה ומיקוד ידני, למדידה עד 550°C

• E54 (‎320×240‎): עדשה קבועה ומיקוד ידני, לתחזוקה ולבדיקות שוטפות

• E76 (‎320×240‎): עדשות מתחלפות ומיקוד אוטומטי בלייזר

• E86 (‎464×348‎): רזולוציה גבוהה יותר וטווח מדידה עד 1,500°C

• E96 (‎640×480‎): הרזולוציה הגבוהה בסדרה, למדידה מדויקת של רכיבים קטנים ומטרות רחוקות

השוואה בין המצלמות בסדרת FLIR Exx:

בטלפון אפשר להחליק את הטבלה הצידה כדי לראות את כל הדגמים.

	FLIR E52	FLIR E54	FLIR E76	FLIR E86	FLIR E96
רזולוציה תרמית	‎240×180‎	‎320×240‎	‎320×240‎	‎464×348‎	‎640×480‎
נקודות מדידה	43,200	76,800	76,800	161,472	307,200
רגישות תרמית	0.05°C	0.04°C	עד 0.03°C	עד 0.03°C	עד 0.03°C
טווח מדידה	עד 550°C	עד 650°C	עד 650°C	עד 1,500°C	עד 1,500°C
עדשות מתחלפות	לא	לא	כן	כן	כן
מיקוד	ידני	ידני	אוטומטי בלייזר	אוטומטי בלייזר	אוטומטי בלייזר
UltraMax	לא	לא	כן	כן	כן
זום דיגיטלי	עד פי 4	עד פי 4	עד פי 4	עד פי 4	עד פי 8
MSX ומצלמה 5MP	כן	כן	כן	כן	כן
מסך מגע 4 אינץ'	כן	כן	כן	כן	כן
Wi-Fi, Bluetooth וענן	כן	כן	כן	כן	כן
הגנה ועמידות	IP54, נפילה 2 מ'	IP54, נפילה 2 מ'	IP54, נפילה 2 מ'	IP54, נפילה 2 מ'	IP54, נפילה 2 מ'

מה האחריות על המצלמה?

אחריות יבואן רשמי: 2 שנים על המצלמה ו-10 שנים על הגלאי התרמי.

מתי משתמשים בכל עדשה?

עדשת 24° מתאימה לרוב הבדיקות. עדשת 42° נותנת שדה ראייה רחב, ומתאימה לחדרים, ללוחות חשמל גדולים ולעבודה מקרוב. המצלמה מזהה את העדשה ומכיילת אותה אוטומטית.

האם אפשר להוסיף עדשות נוספות?

כן. המצלמה תומכת גם בעדשות 14° ו-80°.

איך מעבירים את התמונות למחשב?

דרך Wi-Fi לענן FLIR Ignite, שממנו אפשר לצפות בתמונות מכל מכשיר ולהפיק דוחות, דרך כרטיס ה-SD, או בכבל USB-C.

כמה זמן מחזיקה הסוללה?

יותר מ-2.5 שעות עבודה לכל סוללה. במארז יש שתי סוללות ומטען, כך שאפשר לעבוד יום שלם.

האם המצלמה עמידה לעבודה בשטח?

כן. היא מוגנת מפני אבק ומים בתקן IP54 ועומדת בנפילה מגובה 2 מטר.

האם המצלמה רואה דרך קירות?

לא. המצלמה מודדת את טמפרטורת פני השטח. רטיבות, צנרת חמה או חוסר בבידוד משנים את הטמפרטורה של פני הקיר, ואת השינוי הזה המצלמה מראה.

מידע מקצועי פרטים טכניים נוספים הדפסה

78515-1101

מחיר רגיל: 39,530 ₪

מחיר: 44,707 ₪

קנה עכשיו

משלוח רגיל: 59 ₪

אחריות: 2/10 שנים (פירוט בתאור המוצר)

זמן אספקה: 3 ימי עסקים , קיימת אפשרות לאיסוף עצמי

טבלת תשלומים

יבואן רשמי של חברת FLIR (בקשו את התעודה)

זמן אספקה: עד 3 ימי עסקים
אחריות: 2/10 שנים (פירוט בתאור המוצר)
אפשרות לעד 8 תשלומים ללא ריבית
קניה מאובטחת ושירות לקוחות מעולה

2/10 שנים (פירוט בתאור המוצר) חודשי אחריות

קניה בטוחה

שאל אותנו על מוצר זה

תאור המוצר
סרטון וידאו
מאפיינים עיקריים
פרטים טכניים

תאור המוצר

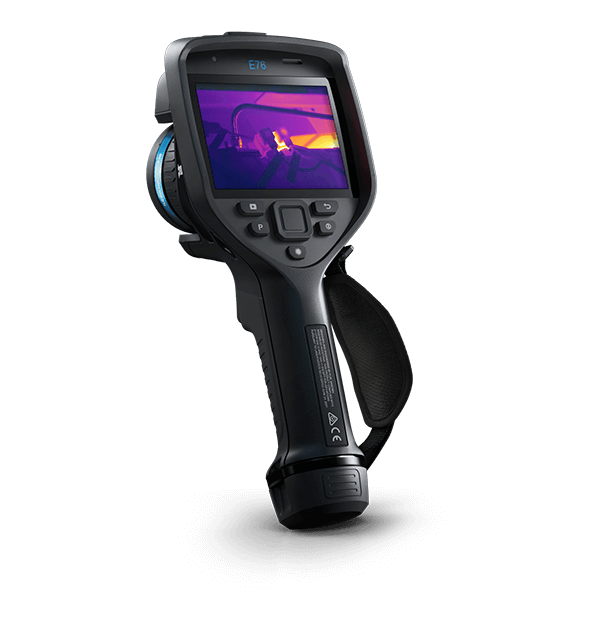

מצלמה תרמית מקצועית מסדרת FLIR Exx, ברזולוציה של ‎320×240‎ ורגישות של 0.03°C, בערכה עם שתי עדשות: 24° ו-42°. מסך מגע 4 אינץ’, מיקוד אוטומטי בלייזר וחיבור Wi-Fi.

סרטון וידאו

מאפיינים עיקריים

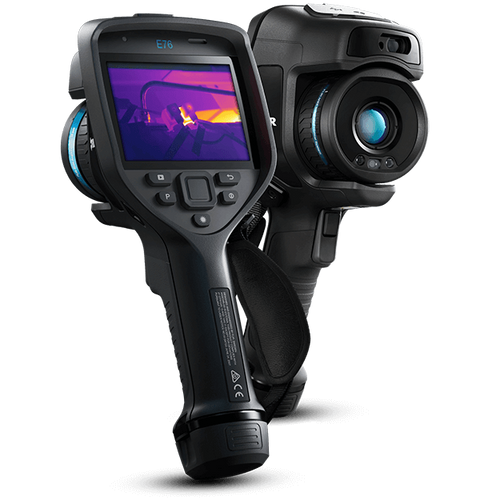

FLIR E76 היא מצלמה תרמית מקצועית מסדרת Exx עם עדשות מתחלפות, וכאן היא מגיעה בערכה עם שתי עדשות: 24° הסטנדרטית לרוב הבדיקות, ו-42° הרחבה לעבודה מקרוב ולחללים צפופים. ברזולוציה תרמית של ‎320×240‎ וברגישות של עד 0.03°C, ועם מיקוד אוטומטי בעזרת מד מרחק לייזר, היא מאפשרת לקבל תמונה חדה ומדידה מדויקת גם כשעובדים מהר ומשנים מרחקים לאורך הבדיקה.

טכנולוגיית MSX משלבת בתמונה התרמית את קווי המתאר מהמצלמה הרגילה, ולכן רואים בדיוק איפה הבעיה נמצאת. את כל העבודה עושים ממסך המגע: מצלמים, מוסיפים הערות בטקסט או בקול, ומעלים לענן FLIR Ignite, שממנו מפיקים דוח ללקוח.

שימושים מרכזיים

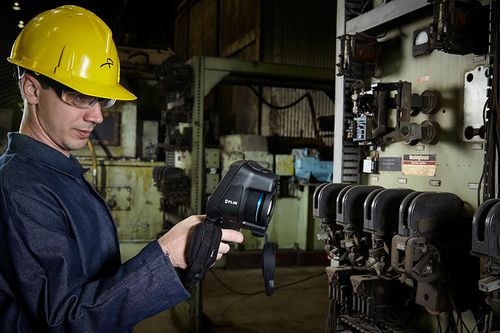

• בדיקת לוחות חשמל, חיבורים, מפסקים ושנאים

• תחזוקה מונעת של מנועים, מיסבים, משאבות ורצועות

• בדיקת מתקנים גבוהים ורחוקים בעזרת עדשת טלה

• בדיקת מבנים, חזיתות וגגות

• מסלולי בדיקה קבועים במפעלים (Inspection Route)

יתרונות עיקריים

• רזולוציה תרמית ‎320×240‎ – 76,800 נקודות מדידה בכל תמונה

• רגישות תרמית 0.03°C – מבחינה בהבדלי טמפרטורה קטנים מאוד

• טווח מדידה – ממינוס 20 ועד 650 מעלות צלזיוס

• עדשות מתחלפות – עדשות 14°, 24°, 42° ו-80°, שהמצלמה מזהה ומכיילת אוטומטית

• מיקוד אוטומטי בלייזר – מד מרחק לייזר ממקד את התמונה בלחיצה אחת, ומציג גם מרחק ושטח

• MSX – פרטים מהמצלמה הרגילה (5MP) משולבים בתמונה התרמית

• UltraMax – עיבוד בתוכנה שמגדיל את מספר הפיקסלים בתמונה פי 4

• מסך מגע 4 אינץ’ – מסך חד ובהיר, עם סיבוב תצוגה אוטומטי

• 30 תמונות בשנייה – תמונה רציפה גם כשסורקים מהר, והקלטת וידאו רדיומטרי

• Wi-Fi, Bluetooth וענן FLIR Ignite – העלאה אוטומטית של התמונות, וחיבור למכשירי מדידה עם METERLiNK

• הערות קוליות ו-GPS – הקלטה של עד 60 שניות לכל תמונה, ותיוג מיקום אוטומטי

• מוכנה לשטח – הגנת IP54 מפני אבק ומים, ועמידות בנפילה מגובה 2 מטר

• שתי סוללות – יותר מ-2.5 שעות עבודה לסוללה

מה כולל המארז

• מצלמה תרמית FLIR E76 עם עדשת 24°

• עדשה נוספת 42°

• שתי סוללות ומטען סוללות

• ספקי כוח

• כרטיס זיכרון SD בנפח 8GB

• כבלי USB-C, וכבל USB-C ל-HDMI

• מזוודה קשיחה, רצועות ומכסה עדשה

• רישיון לתוכנת FLIR Thermal Studio Starter

טיפים לשימוש נכון

• לפני מדידה מדויקת יש להגדיר את מקדם הפליטה (Emissivity) לפי סוג המשטח

• על משטחים מבריקים, כמו מתכת מלוטשת או זכוכית, עדיף למדוד בזווית או להדביק סרט מט

• בבדיקת לוחות חשמל עדיף לבדוק תחת עומס, כשהמערכת עובדת

• בבדיקה ממרחק, כדאי לעבור לעדשה צרה יותר כדי שהמטרה תמלא את רוב התמונה

פרטים טכניים

כללי

רזולוציה תרמית ‎320×240‎
נקודות מדידה 76,800
רגישות תרמית (NETD) פחות מ-0.03°C (30mK) עם עדשת 42°, פחות מ-0.04°C עם עדשת 24°
דיוק 2°C או 2% מהקריאה
טווח מדידה מינוס 20°C עד 120°C ו-0°C עד 650°C (עד 1,000°C עם אופציית טמפרטורה גבוהה)
עדשות במארז 24° (‎24°×18°‎) ו-42° (‎42°×32°‎)
עדשות נוספות 14°, 80°, ועדשות FlexView עם שני שדות ראייה
זיהוי עדשה אוטומטי, כולל כיול
מיקוד אוטומטי בעזרת מד מרחק לייזר, או ידני
מרחק מיקוד מינימלי 0.15 מ' (עם עדשת 24°)
זום דיגיטלי עד פי 4, רציף
תדירות תמונה 30Hz
סוג גלאי מיקרובולומטר לא מקורר, גודל פיקסל 17 מיקרון
תחום ספקטרלי 7.5 עד 14 מיקרון
מצלמה ויזואלית 5MP, עם פנס LED
מצבי תמונה תרמית, ויזואלית, MSX, תמונה בתוך תמונה (PiP)
UltraMax
מסך 4 אינץ', ‎640×480‎, מסך מגע
פלטות צבע Iron, Rainbow, Rainbow HC, White hot, Black hot, Arctic, Lava
כלי מדידה 3 נקודות מדידה, אזורי מדידה (Box) עם ערכי מקסימום ומינימום
מד מרחק לייזר כן, כולל חישוב שטח על המסך
מצביע לייזר
הערות טקסט, הקלטה קולית של 60 שניות, שרטוט על התמונה
GPS ומצפן תיוג אוטומטי של התמונות
וידאו הקלטת וידאו רדיומטרי ולא רדיומטרי
ממשקים Wi-Fi, Bluetooth, USB-C, יציאת וידאו
METERLiNK
ענן FLIR Ignite
אחסון כרטיס SD נשלף (8GB במארז)
סוללה ליתיום-יון נטענת, יותר מ-2.5 שעות עבודה
הגנה IP54
עמידות בנפילה 2 מ'
טמפרטורת עבודה מינוס 15°C עד 50°C
מידות ‎278×116×113‎ מ"מ (ללא עדשה)
משקל כ-1 ק"ג
אחריות 2 שנים על המצלמה, 10 שנים על הגלאי
