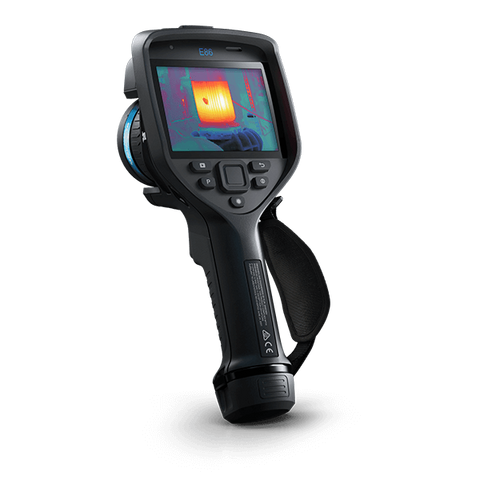

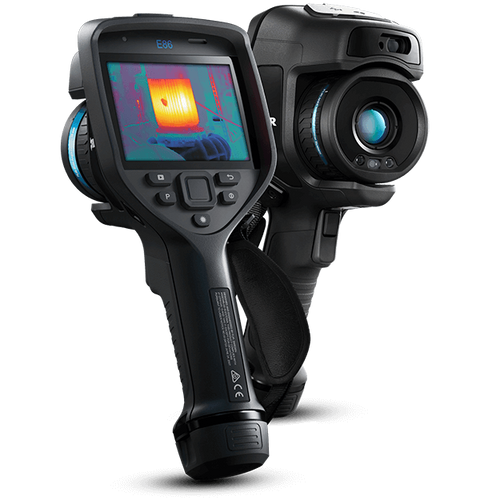

מצלמה תרמית פליר - FLIR E86

Name: מצלמה תרמית FLIR E86 | רזולוציה 464348 עד 1500C
Brand: FLIR
Price: 46952.0 ILS
Availability: InStock

רזולוציה תרמית: ‎464×348‎ | נקודות מדידה: 161,472 | דיוק: 2°C או 2% מהקריאה

סרטונים על סדרת FLIR Exx. סרטוני FLIR הם באנגלית.

סדרת המצלמות התרמיות FLIR Exx

סקירה של סדרת FLIR Exx

סדרת Exx: למה רזולוציה חשובה

סדרת Exx בבדיקת מבנים

חוברת ההפעלה של מצלמות סדרת FLIR Exx: הפעלה, החלפת עדשות, הגדרות מדידה, עבודה עם התמונות, חיבור לענן ותחזוקה.

להורדת חוברת ההפעלה (PDF)

דף הנתונים הטכניים של סדרת FLIR Exx, עם השוואה בין הדגמים.

להורדת דף הנתונים (PDF)

ברושור סדרת Exx לתעשייה:

להורדת הברושור (PDF)

מה מראה מצלמה תרמית?

כל גוף פולט קרינה תת-אדומה בהתאם לטמפרטורה שלו. המצלמה התרמית קולטת את הקרינה הזו והופכת אותה לתמונה, שבה כל צבע מייצג טמפרטורה. כך אפשר לראות הבדלי חום שאינם נראים לעין: חיבור חשמלי שמתחמם, מיסב שנשחק, מים שמקררים קיר או אוויר שבורח דרך חלון.

רזולוציה תרמית ומרחק עבודה

כל פיקסל בגלאי מודד טמפרטורה של שטח מסוים. ככל שהרזולוציה גבוהה יותר והעדשה צרה יותר, כל פיקסל מכסה שטח קטן יותר, ואפשר למדוד במדויק רכיב קטן או מטרה רחוקה. כדי שהמדידה תהיה מדויקת, המטרה צריכה לכסות כמה פיקסלים ולא פיקסל בודד.

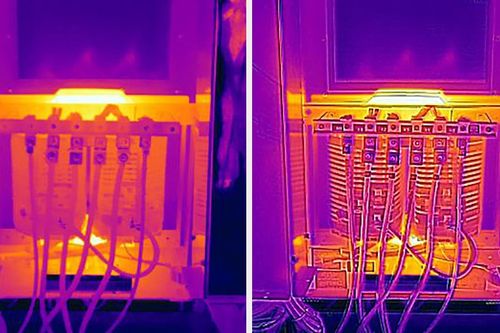

מה זה MSX?

MSX משלב בתמונה התרמית קווי מתאר ופרטים מהמצלמה הרגילה: מספרים, תוויות, מסגרות ופינות. התמונה נשארת תרמית מלאה, אבל קל לזהות בה בדיוק איזה רכיב חם או קר.

מה זה UltraMax?

UltraMax מצלם כמה תמונות ברצף ומשלב אותן בתוכנה לתמונה אחת עם פי 4 פיקסלים. כך מקבלים תמונה מפורטת יותר לדוח, בלי להחליף מצלמה.

איזו עדשה מתאימה?

• 42°: שדה ראייה רחב, לחדרים, ללוחות חשמל גדולים ולעבודה מקרוב

• 24°: העדשה הסטנדרטית, לרוב הבדיקות

• 14°: עדשת טלה, למטרות רחוקות כמו קווי מתח, גגות ומתקנים גבוהים

• 80°: שדה ראייה רחב מאוד, לחללים צפופים ולבדיקת שטח גדול מקרוב

מקדם פליטה (Emissivity)

משטחים שונים פולטים קרינה בעוצמה שונה גם כשהם באותה טמפרטורה. משטח מט, כמו קיר צבוע, פולט קרינה ביעילות גבוהה, ומתכת מבריקה פולטת מעט ומחזירה קרינה מהסביבה. לכן לפני מדידה מדויקת מגדירים במצלמה את סוג המשטח.

איך בוחרים בסדרת Exx?

• E52 (‎240×180‎): מצלמת הכניסה לסדרה, עדשה קבועה ומיקוד ידני, למדידה עד 550°C

• E54 (‎320×240‎): עדשה קבועה ומיקוד ידני, לתחזוקה ולבדיקות שוטפות

• E76 (‎320×240‎): עדשות מתחלפות ומיקוד אוטומטי בלייזר

• E86 (‎464×348‎): רזולוציה גבוהה יותר וטווח מדידה עד 1,500°C

• E96 (‎640×480‎): הרזולוציה הגבוהה בסדרה, למדידה מדויקת של רכיבים קטנים ומטרות רחוקות

השוואה בין המצלמות בסדרת FLIR Exx:

	FLIR E52	FLIR E54	FLIR E76	FLIR E86	FLIR E96
רזולוציה תרמית	‎240×180‎	‎320×240‎	‎320×240‎	‎464×348‎	‎640×480‎
נקודות מדידה	43,200	76,800	76,800	161,472	307,200
רגישות תרמית	0.05°C	0.04°C	עד 0.03°C	עד 0.03°C	עד 0.03°C
טווח מדידה	עד 550°C	עד 650°C	עד 650°C	עד 1,500°C	עד 1,500°C
עדשות מתחלפות	לא	לא	כן	כן	כן
מיקוד	ידני	ידני	אוטומטי בלייזר	אוטומטי בלייזר	אוטומטי בלייזר
UltraMax	לא	לא	כן	כן	כן
זום דיגיטלי	עד פי 4	עד פי 4	עד פי 4	עד פי 4	עד פי 8
MSX ומצלמה 5MP	כן	כן	כן	כן	כן
מסך מגע 4 אינץ'	כן	כן	כן	כן	כן
Wi-Fi, Bluetooth וענן	כן	כן	כן	כן	כן
הגנה ועמידות	IP54, נפילה 2 מ'	IP54, נפילה 2 מ'	IP54, נפילה 2 מ'	IP54, נפילה 2 מ'	IP54, נפילה 2 מ'

מידע מקצועי פרטים טכניים נוספים הדפסה

78512-1301

מחיר: 46,952 ₪

קנה עכשיו

משלוח רגיל: 59 ₪

אחריות: 2/10 שנים (פירוט בתאור המוצר)

זמן אספקה: 3 ימי עסקים , קיימת אפשרות לאיסוף עצמי

טבלת תשלומים

יבואן רשמי של חברת FLIR (בקשו את התעודה)

זמן אספקה: עד 3 ימי עסקים
אחריות: 2/10 שנים (פירוט בתאור המוצר)
אפשרות לעד 8 תשלומים ללא ריבית
קניה מאובטחת ושירות לקוחות מעולה

2/10 שנים (פירוט בתאור המוצר) חודשי אחריות

קניה בטוחה

שאל אותנו על מוצר זה

תאור המוצר
סרטון וידאו
מאפיינים עיקריים
פרטים טכניים

תאור המוצר

מצלמה תרמית מקצועית מסדרת FLIR Exx, ברזולוציה של ‎464×348‎ ורגישות של 0.03°C, עם MSX, מסך מגע 4 אינץ’ וחיבור Wi-Fi. עדשות מתחלפות ומיקוד אוטומטי בלייזר.

סרטון וידאו

מאפיינים עיקריים

FLIR E86 היא מצלמה תרמית מתקדמת מסדרת Exx, ברזולוציה תרמית של ‎464×348‎ (161,472 נקודות מדידה), כפליים מאשר במצלמות ‎320×240‎. יחד עם עדשות מתחלפות, מיקוד אוטומטי בלייזר וטווח מדידה עד 1,500°C, היא מתאימה לבדיקות תעשייתיות, למתקני חשמל במתח גבוה ולעבודה ממרחק.

טכנולוגיית MSX משלבת בתמונה התרמית את קווי המתאר מהמצלמה הרגילה, ולכן רואים בדיוק איפה הבעיה נמצאת. את כל העבודה עושים ממסך המגע: מצלמים, מוסיפים הערות בטקסט או בקול, ומעלים לענן FLIR Ignite, שממנו מפיקים דוח ללקוח.

שימושים מרכזיים

• בדיקת מתקני חשמל, שנאים וקווי מתח ממרחק בטוח

• תחזוקה מונעת של מנועים, מיסבים ומערכות מכניות

• בדיקות בתהליכים בטמפרטורה גבוהה, כמו תנורים, כבשנים וצנרת קיטור

• בדיקת מבנים, חזיתות וגגות

• מסלולי בדיקה קבועים במפעלים (Inspection Route)

יתרונות עיקריים

• רזולוציה תרמית ‎464×348‎ – 161,472 נקודות מדידה בכל תמונה

• רגישות תרמית 0.03°C – מבחינה בהבדלי טמפרטורה קטנים מאוד

• טווח מדידה – ממינוס 20 ועד 1,500 מעלות צלזיוס

• עדשות מתחלפות – עדשות 14°, 24°, 42° ו-80°, שהמצלמה מזהה ומכיילת אוטומטית

• מיקוד אוטומטי בלייזר – מד מרחק לייזר ממקד את התמונה בלחיצה אחת, ומציג גם מרחק ושטח

• MSX – פרטים מהמצלמה הרגילה (5MP) משולבים בתמונה התרמית

• UltraMax – עיבוד בתוכנה שמגדיל את מספר הפיקסלים בתמונה פי 4

• מסך מגע 4 אינץ’ – מסך חד ובהיר, עם סיבוב תצוגה אוטומטי

• 30 תמונות בשנייה – תמונה רציפה גם כשסורקים מהר, והקלטת וידאו רדיומטרי

• Wi-Fi, Bluetooth וענן FLIR Ignite – העלאה אוטומטית של התמונות, וחיבור למכשירי מדידה עם METERLiNK

• הערות קוליות ו-GPS – הקלטה של עד 60 שניות לכל תמונה, ותיוג מיקום אוטומטי

• מוכנה לשטח – הגנת IP54 מפני אבק ומים, ועמידות בנפילה מגובה 2 מטר

• שתי סוללות – יותר מ-2.5 שעות עבודה לסוללה

מה כולל המארז

• מצלמה תרמית FLIR E86 עם עדשת 24°

• שתי סוללות ומטען סוללות

• ספקי כוח

• כרטיס זיכרון SD בנפח 8GB

• כבלי USB-C, וכבל USB-C ל-HDMI

• מזוודה קשיחה, רצועות ומכסה עדשה

• רישיון לתוכנת FLIR Thermal Studio Starter

טיפים לשימוש נכון

• לפני מדידה מדויקת יש להגדיר את מקדם הפליטה (Emissivity) לפי סוג המשטח

• על משטחים מבריקים, כמו מתכת מלוטשת או זכוכית, עדיף למדוד בזווית או להדביק סרט מט

• בבדיקת לוחות חשמל עדיף לבדוק תחת עומס, כשהמערכת עובדת

• בבדיקה ממרחק, כדאי לעבור לעדשה צרה יותר כדי שהמטרה תמלא את רוב התמונה

פרטים טכניים

כללי

רזולוציה תרמית ‎464×348‎
נקודות מדידה 161,472
רגישות תרמית (NETD) פחות מ-0.03°C (30mK) עם עדשת 42°, פחות מ-0.04°C עם עדשת 24°
דיוק 2°C או 2% מהקריאה
טווח מדידה מינוס 20°C עד 120°C, 0°C עד 650°C ו-300°C עד 1,500°C
עדשות 14°, 24°, 42°, 80°, ועדשות FlexView עם שני שדות ראייה (לפי הדגם)
זיהוי עדשה אוטומטי, כולל כיול
מיקוד אוטומטי בעזרת מד מרחק לייזר, או ידני
מרחק מיקוד מינימלי 0.15 מ' (עם עדשת 24°)
זום דיגיטלי עד פי 4, רציף
תדירות תמונה 30Hz
סוג גלאי מיקרובולומטר לא מקורר, גודל פיקסל 17 מיקרון
תחום ספקטרלי 7.5 עד 14 מיקרון
מצלמה ויזואלית 5MP, עם פנס LED
מצבי תמונה תרמית, ויזואלית, MSX, תמונה בתוך תמונה (PiP)
UltraMax
מסך 4 אינץ', ‎640×480‎, מסך מגע
פלטות צבע Iron, Rainbow, Rainbow HC, White hot, Black hot, Arctic, Lava
כלי מדידה 3 נקודות מדידה, אזורי מדידה (Box) עם ערכי מקסימום ומינימום
מד מרחק לייזר כן, כולל חישוב שטח על המסך
מצביע לייזר
הערות טקסט, הקלטה קולית של 60 שניות, שרטוט על התמונה
GPS ומצפן תיוג אוטומטי של התמונות
וידאו הקלטת וידאו רדיומטרי ולא רדיומטרי
ממשקים Wi-Fi, Bluetooth, USB-C, יציאת וידאו
METERLiNK
ענן FLIR Ignite
אחסון כרטיס SD נשלף (8GB במארז)
סוללה ליתיום-יון נטענת, יותר מ-2.5 שעות עבודה
הגנה IP54
עמידות בנפילה 2 מ'
טמפרטורת עבודה מינוס 15°C עד 50°C
מידות ‎278×116×113‎ מ"מ (ללא עדשה)
משקל כ-1 ק"ג
אחריות 2 שנים על המצלמה, 10 שנים על הגלאי

כללי

מק"ט78512-1301
