מצלמה תרמית פליר - FLIR TG165-X

Name: מצלמה תרמית FLIR TG165-X | אקדח מדידה עם MSX עד 300C
Brand: FLIR
Price: 2294.0 ILS
Availability: InStock

רזולוציה תרמית: ‎80×60‎ | רגישות תרמית (NETD): פחות מ-0.07°C (70mK) | טווח מדידה: מינוס 25°C עד 300°C | יחס מרחק למטרה (D:S): 24:1 | שדה ראייה (FOV): ‎71°×56°‎

סרטונים רשמיים של FLIR (באנגלית).

הכירו את FLIR TG165-X

שימוש במצלמה באבחון רכב

חוברת ההפעלה של FLIR TG165-X: הפעלה, הגדרות מדידה, שמירת תמונות ותחזוקה.

להורדת חוברת ההפעלה (PDF)

דף הנתונים הטכניים של FLIR TG165-X.

להורדת דף הנתונים (PDF)

מה ההבדל בין מדחום אינפרא-אדום ל-TG165-X?

מדחום אינפרא-אדום מודד את הטמפרטורה הממוצעת של נקודה אחת, וקל לפספס איתו בעיה שנמצאת סנטימטרים ספורים ממנה. TG165-X מציגה תמונה תרמית של כל האזור, כך שרואים איפה החום מרוכז, ומכוונים את המדידה בדיוק לשם.

יחס מרחק למטרה (D:S)

היחס 24:1 אומר שממרחק של 24 ס"מ נמדד אזור בקוטר 1 ס"מ, וממרחק של 2.4 מטר אזור בקוטר 10 ס"מ. ככל שמתרחקים, אזור המדידה גדל, ולכן כדי למדוד רכיב קטן מתקרבים אליו.

מה זה MSX?

MSX משלב בתמונה התרמית קווי מתאר ופרטים מהמצלמה הרגילה: מספרים, תוויות ומסגרות. כך קל לזהות בדיוק איזה רכיב חם, גם ברזולוציה תרמית נמוכה.

מקדם פליטה (Emissivity)

משטחים שונים פולטים קרינה בעוצמה שונה גם כשהם באותה טמפרטורה. משטח מט פולט קרינה ביעילות גבוהה, ומתכת מבריקה פולטת מעט ומחזירה קרינה מהסביבה. לכן לפני מדידה מדויקת מגדירים את סוג המשטח.

איך בוחרים בסדרת TG?

• TG165-X: לאיתור מהיר ולמדידה נקודתית עד 300°C, לחשמל, מיזוג ורכב

• TG268: תמונה מפורטת יותר, מדידה עד 400°C ומדידה במגע עם תרמוצמד, לטכנאי מיזוג ולתחזוקה

• TG298: מדידה בטמפרטורות גבוהות עד 1,080°C ויחס 30:1, לתעשייה, לתנורים ולכבשנים

השוואה בין מצלמות האקדח התרמיות של FLIR:

	FLIR TG165-X	FLIR TG268	FLIR TG298
רזולוציה תרמית	‎80×60‎	‎160×120‎ (תמונה ‎320×240‎)	‎160×120‎ (תמונה ‎320×240‎)
רגישות תרמית	0.07°C	0.05°C	0.05°C
טווח מדידה	מינוס 25°C עד 300°C	מינוס 25°C עד 400°C	מינוס 25°C עד 1,080°C
יחס מרחק למטרה	24:1	24:1	30:1
מדידה במגע (תרמוצמד K)	לא	כן	לא
MSX	כן	כן	כן
Bluetooth ואפליקציה	לא	כן	כן
זיכרון	4GB	8GB	8GB
הגנה ועמידות	IP54, נפילה 2 מ'	IP54, נפילה 2 מ'	IP54, נפילה 2 מ'

מידע מקצועי פרטים טכניים נוספים הדפסה

87501-0101

מחיר: 2,294 ₪

קנה עכשיו

משלוח רגיל: 59 ₪

אחריות: 2/10 שנים (פירוט בתאור המוצר)

זמן אספקה: 3 ימי עסקים , קיימת אפשרות לאיסוף עצמי

טבלת תשלומים

יבואן רשמי של חברת FLIR (בקשו את התעודה)

זמן אספקה: עד 3 ימי עסקים
אחריות: 2/10 שנים (פירוט בתאור המוצר)
אפשרות לעד 8 תשלומים ללא ריבית
קניה מאובטחת ושירות לקוחות מעולה

2/10 שנים (פירוט בתאור המוצר) חודשי אחריות

קניה בטוחה

שאל אותנו על מוצר זה

תאור המוצר
סרטון וידאו
מאפיינים עיקריים
פרטים טכניים

תאור המוצר

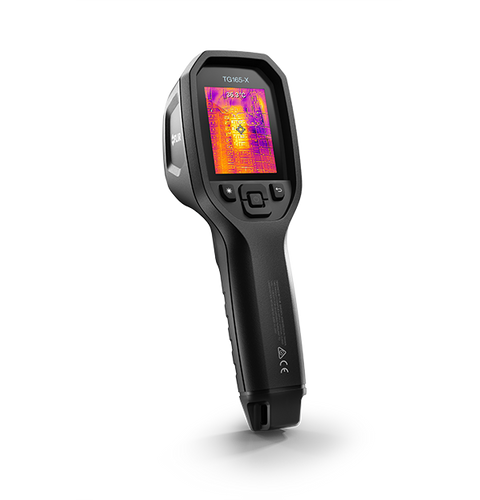

מצלמה תרמית בעיצוב אקדח, שמשלבת מדידת טמפרטורה מדויקת עם תמונה תרמית וטכנולוגיית MSX. מדידה ממינוס 25°C עד 300°C, יחס מרחק למטרה 24:1, פנס LED והגנת IP54.

סרטון וידאו

מאפיינים עיקריים

FLIR TG165-X היא כלי ביניים בין מדחום אינפרא-אדום למצלמה תרמית. מדחום רגיל מודד נקודה אחת ולא מראה מה קורה סביבה, ו-TG165-X מציגה תמונה תרמית של כל האזור, כך שרואים מיד איפה הנקודה החמה או הקרה, ואז מודדים אותה במדויק.

טכנולוגיית MSX משלבת בתמונה התרמית את קווי המתאר מהמצלמה הרגילה, כך שקל לזהות איזה רכיב חם. מצביע הלייזר מסמן את אזור המדידה, והפנס המובנה מאיר ארונות חשמל ומקומות חשוכים.

שימושים מרכזיים

• בדיקת לוחות חשמל, מפסקים, נתיכים וחיבורים

• בדיקת מערכות מיזוג אוויר, צנרת ופתחי אוורור

• בדיקת מנועים, מיסבים ומשאבות

• אבחון רכב: מערכת קירור, בלמים, צמיגים ומערכת פליטה

• איתור אזורים קרים וחמים בקירות, סביב חלונות ודלתות

יתרונות עיקריים

• תמונה תרמית ומדידה בכלי אחד – רואים את התמונה התרמית ומודדים את הנקודה החשובה

• MSX – פרטים מהמצלמה הרגילה (2MP) משולבים בתמונה התרמית

• טווח מדידה – ממינוס 25 ועד 300 מעלות צלזיוס

• יחס מרחק למטרה 24:1 – מדידה מדויקת גם ממרחק, למשל רכיב בקוטר 5 ס"מ ממרחק 1.2 מטר

• מצביע לייזר – מסמן את גודל אזור המדידה על המטרה

• פנס LED מובנה – 100 לומן, לעבודה במקומות חשוכים

• זיכרון פנימי – עד 50,000 תמונות, והעברה למחשב בכבל USB-C

• מוכנה לשטח – הגנת IP54 מפני אבק ומים, ועמידות בנפילה מגובה 2 מטר

• סוללה נטענת – עד 5 שעות עבודה

טיפים לשימוש נכון

• לפני מדידה מדויקת יש להגדיר את מקדם הפליטה (Emissivity) לפי סוג המשטח

• על משטחים מבריקים, כמו מתכת מלוטשת, עדיף למדוד בזווית או להדביק סרט מט

• כדי שהמדידה תהיה מדויקת, המטרה צריכה למלא את אזור המדידה שמסמן הלייזר

פרטים טכניים

כללי

רזולוציה תרמית ‎80×60‎
רגישות תרמית (NETD) פחות מ-0.07°C (70mK)
טווח מדידה מינוס 25°C עד 300°C
דיוק 1.5°C בטווח 50°C עד 100°C, 2.5°C בטווח 0°C עד 50°C ו-100°C עד 300°C, 3°C מתחת ל-0°C
יחס מרחק למטרה (D:S) 24:1
שדה ראייה (FOV) ‎71°×56°‎
מצלמה ויזואלית 2MP
מצבי תמונה MSX, ויזואלית
מסך 2.4 אינץ', ‎320×240‎
פלטות צבע Iron, Rainbow, White hot, Black hot, Arctic, Lava
תדירות תמונה 8.7Hz
מיקוד קבוע (Focus free), ממרחק 0.3 מ'
סוג גלאי מיקרובולומטר לא מקורר, גודל פיקסל 17 מיקרון
תחום ספקטרלי 7.5 עד 14 מיקרון
מקדם פליטה (Emissivity) 4 ערכים קבועים, או ערך ידני מ-0.1 עד 0.99
מצביע לייזר כן, מסמן את אזור המדידה
פנס LED, 100 לומן
אחסון זיכרון פנימי 4GB, עד 50,000 תמונות
חיבור USB-C
סוללה ליתיום-יון מובנית, עד 5 שעות עבודה
זמן טעינה כ-4 שעות עד 90%
הגנה IP54
עמידות בנפילה 2 מ'
טמפרטורת עבודה מינוס 10°C עד 45°C
מידות ‎210×64×81‎ מ"מ
משקל 394 גרם
תושבת חצובה 1/4 אינץ'
אחריות 2 שנים על המצלמה, 10 שנים על הגלאי

כללי

מק"ט87501-0101
