מצלמה תרמית פליר- FLIR TG297

Name: מצלמה תרמית FLIR TG297 | אקדח מדידה לתעשייה עד 1030C
Brand: FLIR
Availability: InStock

רזולוציה תרמית: ‎160×120‎ | רגישות תרמית (NETD): פחות מ-0.07°C (70mK) | טווח מדידה: מינוס 25°C עד 1,030°C | שדה ראייה (FOV): ‎57°×44°‎

סרטונים רשמיים של FLIR (באנגלית).

הכירו את FLIR TG297

חוברת ההפעלה של מצלמות FLIR TG165-X, TG267 ו-TG297: הפעלה, הגדרות מדידה, שמירת תמונות ותחזוקה.

להורדת חוברת ההפעלה (PDF)

דף הנתונים הטכניים של FLIR TG297.

להורדת דף הנתונים (PDF)

מה ההבדל בין מדחום אינפרא-אדום למצלמה תרמית בעיצוב אקדח?

מדחום אינפרא-אדום מודד את הטמפרטורה הממוצעת של נקודה אחת, וקל לפספס איתו בעיה שנמצאת סנטימטרים ספורים ממנה. מצלמות סדרת TG מציגות תמונה תרמית של כל האזור, כך שרואים איפה החום מרוכז, ומכוונים את המדידה בדיוק לשם.

יחס מרחק למטרה (D:S)

היחס מתאר את גודל אזור המדידה ביחס למרחק. ביחס 30:1, ממרחק של 3 מטר נמדד אזור בקוטר 10 ס"מ, וביחס 24:1 אזור בקוטר 12.5 ס"מ. ככל שהיחס גבוה יותר, אפשר למדוד במדויק מטרה קטנה יותר מאותו מרחק.

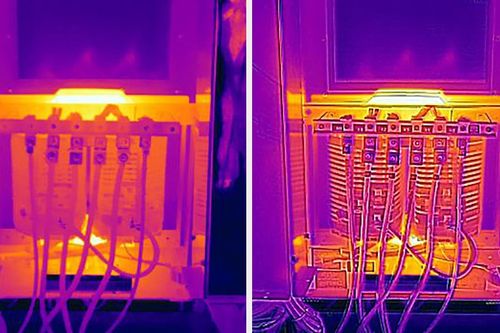

מה זה MSX?

MSX משלב בתמונה התרמית קווי מתאר ופרטים מהמצלמה הוויזואלית: מספרים, תוויות ומסגרות. כך קל לזהות בדיוק איזה רכיב חם.

מקדם פליטה (Emissivity)

משטחים שונים פולטים קרינה בעוצמה שונה גם כשהם באותה טמפרטורה. משטח מט פולט קרינה ביעילות גבוהה, ומתכת מבריקה פולטת מעט ומחזירה קרינה מהסביבה. לכן לפני מדידה מדויקת מגדירים את סוג המשטח.

איך בוחרים בסדרת TG?

• TG165-X: לאיתור מהיר ולמדידה נקודתית עד 300°C, לחשמל, מיזוג ורכב

• TG268: תמונה מפורטת יותר, מדידה עד 400°C ומדידה במגע עם תרמוצמד, לטכנאי מיזוג ולתחזוקה

• TG298: מדידה בטמפרטורות גבוהות עד 1,080°C ויחס 30:1, לתעשייה, לתנורים ולכבשנים

השוואה בין מצלמות האקדח התרמיות של FLIR:

	FLIR TG165-X	FLIR TG268	FLIR TG298
רזולוציה תרמית	‎80×60‎	‎160×120‎ (תמונה ‎320×240‎)	‎160×120‎ (תמונה ‎320×240‎)
רגישות תרמית	0.07°C	0.05°C	0.05°C
טווח מדידה	מינוס 25°C עד 300°C	מינוס 25°C עד 400°C	מינוס 25°C עד 1,080°C
יחס מרחק למטרה	24:1	24:1	30:1
מדידה במגע (תרמוצמד K)	לא	כן	לא
MSX	כן	כן	כן
Bluetooth ואפליקציה	לא	כן	כן
זיכרון	4GB	8GB	8GB
הגנה ועמידות	IP54, נפילה 2 מ'	IP54, נפילה 2 מ'	IP54, נפילה 2 מ'

מידע מקצועי פרטים טכניים נוספים הדפסה

יצירת קשר

אחריות: 2/10 שנים (פירוט בתאור המוצר)

זמן אספקה: 3 ימי עסקים , קיימת אפשרות לאיסוף עצמי

יבואן רשמי של חברת FLIR (בקשו את התעודה)

זמן אספקה: עד 3 ימי עסקים
אחריות: 2/10 שנים (פירוט בתאור המוצר)
אפשרות לעד 8 תשלומים ללא ריבית
קניה מאובטחת ושירות לקוחות מעולה

2/10 שנים (פירוט בתאור המוצר) חודשי אחריות

קניה בטוחה

שאל אותנו על מוצר זה

תאור המוצר
סרטון וידאו
מאפיינים עיקריים
פרטים טכניים

תאור המוצר

מצלמה תרמית בעיצוב אקדח לטמפרטורות גבוהות, ברזולוציה של ‎160×120‎, עם MSX ומדידה ממינוס 25°C עד 1,030°C. פנס LED, מצביע לייזר והגנת IP54.

סרטון וידאו

מאפיינים עיקריים

FLIR TG297 מיועדת למדידה בטמפרטורות גבוהות, עד 1,030°C, ומשלבת מצלמה תרמית עם מדחום אינפרא-אדום. היא מראה את כל האזור בתמונה תרמית, כך שרואים איפה החום מרוכז, ואז מודדים את הנקודה החשובה ממרחק בטוח.

הדגם המעודכן בסדרה הוא FLIR TG298, עם מדידה עד 1,080°C, יחס מרחק למטרה 30:1 וחיבור Bluetooth. לדף של FLIR TG298

שימושים מרכזיים

• בדיקת תנורים, כבשנים ותנורי זכוכית

• מעקב אחר תהליכי ייצור בטמפרטורה גבוהה

• בדיקת צנרת קיטור, דודים ומבערים

• בדיקת לוחות חשמל, מנועים ומיסבים

יתרונות עיקריים

• טווח מדידה רחב – ממינוס 25 ועד 1,030 מעלות צלזיוס

• רזולוציה תרמית ‎160×120‎ – 19,200 נקודות מדידה בכל תמונה

• MSX – פרטים מהמצלמה הוויזואלית משולבים בתמונה התרמית

• מצביע לייזר – מסמן את אזור המדידה על המטרה

• פנס LED מובנה – לעבודה במקומות חשוכים

• זיכרון פנימי – עד 50,000 תמונות

• מוכנה לשטח – הגנת IP54 מפני אבק ומים, ועמידות בנפילה מגובה 2 מטר

מה כולל המארז

• מצלמה תרמית FLIR TG297

• כבל USB-C

• נרתיק נשיאה ורצועת יד

טיפים לשימוש נכון

• לפני מדידה מדויקת יש להגדיר את מקדם הפליטה (Emissivity) לפי סוג המשטח

• על משטחים מבריקים, כמו מתכת מלוטשת, עדיף למדוד בזווית או להדביק סרט מט

• בעבודה ליד תנורים ומקורות חום, שומרים על מרחק בטוח ומודדים בעזרת הלייזר

פרטים טכניים

כללי

רזולוציה תרמית ‎160×120‎
רגישות תרמית (NETD) פחות מ-0.07°C (70mK)
טווח מדידה מינוס 25°C עד 1,030°C
דיוק 1.5°C בטווח 50°C עד 100°C, עד 3°C בשאר הטווח
שדה ראייה (FOV) ‎57°×44°‎
מצבי תמונה MSX, ויזואלית עם קריאת טמפרטורה
מסך 2.4 אינץ', ‎320×240‎
פלטות צבע Iron, Rainbow, White hot, Black hot, Arctic, Lava
תדירות תמונה 8.7Hz
מיקוד קבוע (Focus free), ממרחק 0.3 מ'
סוג גלאי מיקרובולומטר לא מקורר, גודל פיקסל 12 מיקרון
תחום ספקטרלי 7.5 עד 14 מיקרון
מקדם פליטה (Emissivity) 4 ערכים קבועים, או ערך ידני מ-0.1 עד 0.99
מצביע לייזר כן, מסמן את אזור המדידה
פנס LED
אחסון זיכרון פנימי 4GB, עד 50,000 תמונות
חיבורים USB-C, Bluetooth
סוללה ליתיום-יון מובנית, עד 5 שעות עבודה
זמן טעינה כ-4 שעות עד 90%
הגנה IP54
עמידות בנפילה 2 מ'
טמפרטורת עבודה מינוס 10°C עד 45°C
מידות ‎210×64×81‎ מ"מ
משקל 394 גרם
תושבת חצובה 1/4 אינץ'
אחריות 2 שנים על המצלמה, 10 שנים על הגלאי
